Transistorkopplungen im Überblick

I/O-Modul IOX8T

Voraussichtlich lieferbar: ab November 2025

Das digitale I/O-Modul IOX8T ist ein elektronischer Schalter (daher kein mechanischer Verschleiß) und kann beispielsweise zum Schalten von Kontrollleuchten, Magnetventilen und Lastschützen genutzt werden. Aufgrund der schnellen Buskommunikation ist es ideal für Abfüllanlagen geeignet. Das Modul kann im Schaltschrank oder Klemmkasten auf einer Hutschiene installiert werden. Über die isolierten digitalen Eingänge lassen sich Taster, Schalter oder Sensoren anschließen.

IOX8T:

  • 8 digitale High Side Transistorausgänge mit galvanischer Trennung, 24 V DV / 1 A
  • 8 digitale Eingänge: 24 V DC @ 3,75 mA
  • Push-In-Federtechnik (werkzeuglos)

Diagnosefunktionalitäten:

  • Link-LEDs
  • Power-, Status-, I/O-LEDs

Versorgungsspannung: 24 V (18 … 30 V)

Datenübertragung: EtherCAT® Eingangs- und Ausgangs-Port zum Anschluss von RJ45-Netzwerkkabeln

Bauform:

  • Kunststoffgehäuse (Polycarbonat) mit transparentem Klappdeckel
  • Abmessungen B x H x T: 162 x 90 x 61 mm

Betriebstemperatur: -10°C bis +55°C

Schutzart: IP20

Montage: auf 35 mm Tragschiene im Schaltschrank/Klemmkasten; werkzeuglose Montage

Zulassungen:


Hinweis: EtherCAT® ist eine eingetragene Marke und patentierte Technologie, lizenziert durch die Beckhoff Automation GmbH, Deutschland.


Für Informationen zur TRIO485 Transistorkopplung bitte unten auf die blaue Schaltfläche klicken.

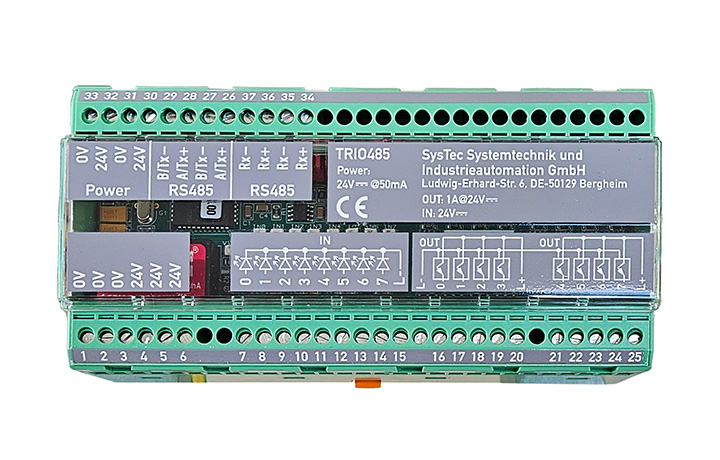

Die TRIO485 Transistorkopplungen dienen in Verbindung mit dem Wägeterminal zur parallelen Ein-/Ausgabe von Signalen. Typische Einsatzfälle sind das Schalten von Kontrollleuchten, Magnetventilen und Lastschützen. Über die optoisolierten Eingänge können Taster, Schalter oder Sensoren angeschlossen werden.

TRIO485:

  • 8 optoisolierte Transistor-Ausgänge 24 V DC / 1 A
  • 8 optoisolierte Transistor-Eingänge (24 V / 7 mA)
  • Status LEDs für alle Ein-/Ausgänge zur einfachen Inbetriebnahme und Fehlersuche

Versorgungsspannung: 9-36 V DC

Datenübertragung: RS485/4

Bauform:

  • Kompaktes Kunststoff-Gehäuse für Hutschienen-Montage im Schaltschrank, vibrationsunempfindlich
  • Abmessungen B x H x T: 150 x 52 x 75 mm

Betriebstemperatur: –10°C bis + 40°C

Schutzart: IP20

Montage: Hutschienen-Montage im Schaltschrank


Sie haben Fragen zu unseren Transistorkopplungen?

Sprechen Sie unser Technikteam an. Wir beraten Sie gerne zum Thema Zubehör für Ihre Industriewaage.
