Förderbandwaagen mit SysTec-Wägeterminals für Kalkwerk
Präzise Durchsatzerfassung bei Carrières de la Vallée Heureuse
Im Kalksteinabbau ist ein präzises und zuverlässiges Durchsatzmonitoring entscheidend für eine effiziente Produktionssteuerung, eine transparente Bestandsverwaltung, kontinuierliche Leistungsüberwachung und den Schutz der Anlagen. Für Carrières de la Vallée Heureuse (CVH), ein französisches Kalkwerk, stellte die Nachrüstung von zwei Förderbändern mit moderner Wägetechnik einen wichtigen Meilenstein auf dem Weg zu mehr Prozesstransparenz und einer optimierten Produktionssteuerung dar.
Der französische SysTec-Partner Opale Pesage implementierte im CVH-Kalksteinbruch robuste Förderbandwaagen mit SysTec-Wägeterminals des Typs IT2000M.
Die wichtigsten Fakten
- Förderbandwaagen für den Kalktransport mit Durchsatzleistungen von bis zu 400 t/h
- Kontinuierliche Erfassung der Durchsatzleistungen zur Prozess- und Leistungssteuerung
- Übertragung der berechneten Durchsatzleistung an die SPS des Kunden über ein analoges Signal
- Frühzeitige Erkennung von Unregelmäßigkeiten

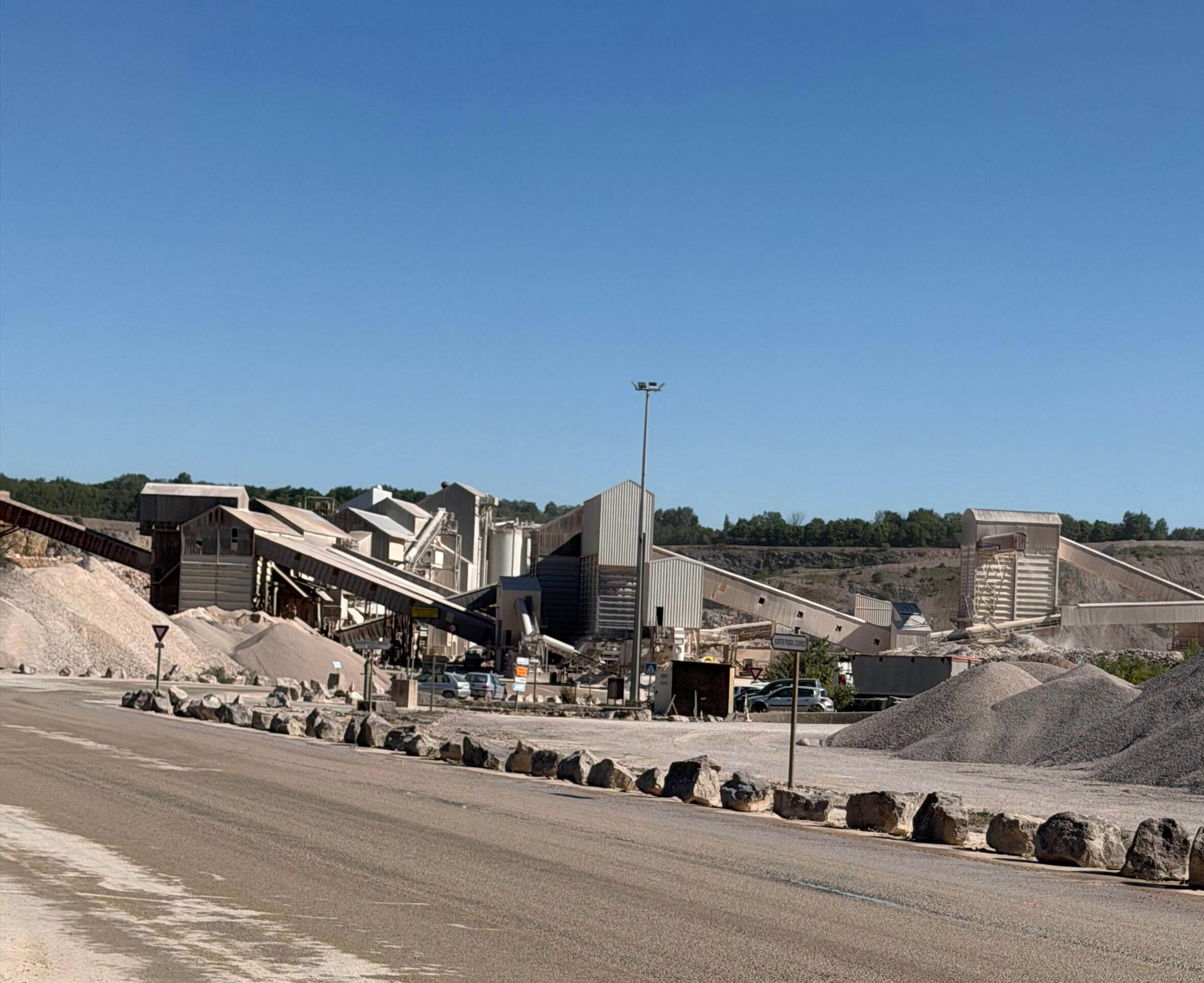

Gelände von Carrières de la Vallée Heureuse
© Foto: CVH
Produkte

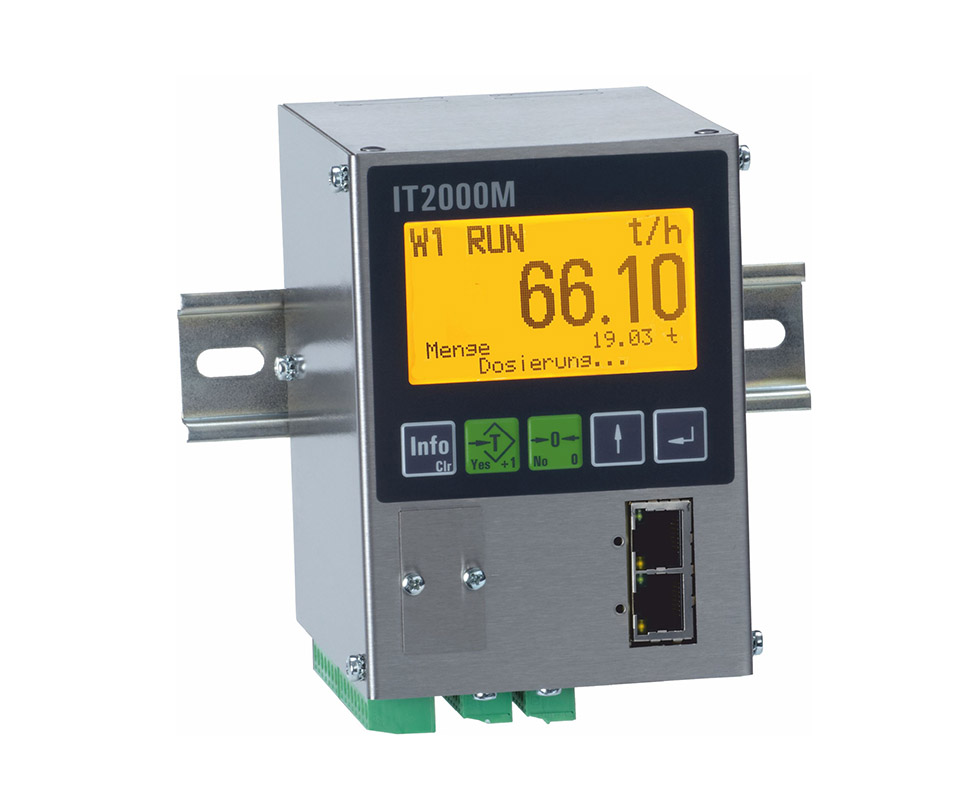

- SysTec-Wägeterminal des Typs IT2000M für Bandwaagen-Anwendungen
(Datenblatt IT2000M BELT) - Konstruktion und Installation der Förderbandwaagen durch den SysTec-Partner Opale Pesage
Carrières de la Vallée Heureuse (CVH) ist ein familiengeführtes Unternehmen mit Sitz im nordfranzösischen Pas-de-Calais. Seit seiner Gründung im Jahr 1842 gewinnt und verarbeitet das Unternehmen hochwertigen Kalkstein aus der Lagerstätte „Marquise“. Mit über 180 Jahren Erfahrung zählt CVH zu den traditionsreichsten Herstellern von Zuschlagstoffen und Industriemineralien in Frankreich.

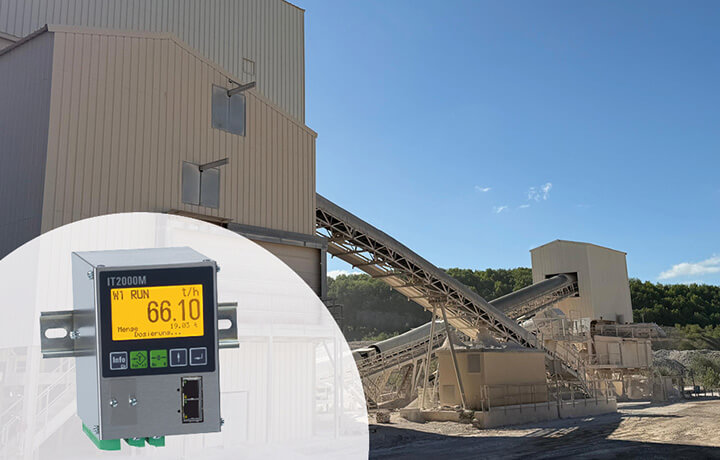

Im Kalksteinbruch von Carrières de la Vallée Heureuse übernehmen die neuen Förderbandwaagen eine zentrale Funktion bei der Erfassung von Materialströmen und der Überwachung der Produktionsleistung. Herzstück der Lösung ist das Wägeterminal IT2000M von SysTec, das für den Förderbandwaagen-Einsatz ausgelegt ist.
Das IT2000M verarbeitet sowohl die Signale der analogen Wägezellen als auch die Bandgeschwindigkeit und ermittelt daraus präzise Durchsatz- und Gewichtswerte. Das System liefert auch unter den anspruchsvollen Umgebungsbedingungen eines Steinbruchs zuverlässige und genaue Wäge-Ergebnisse.
Der Prozess

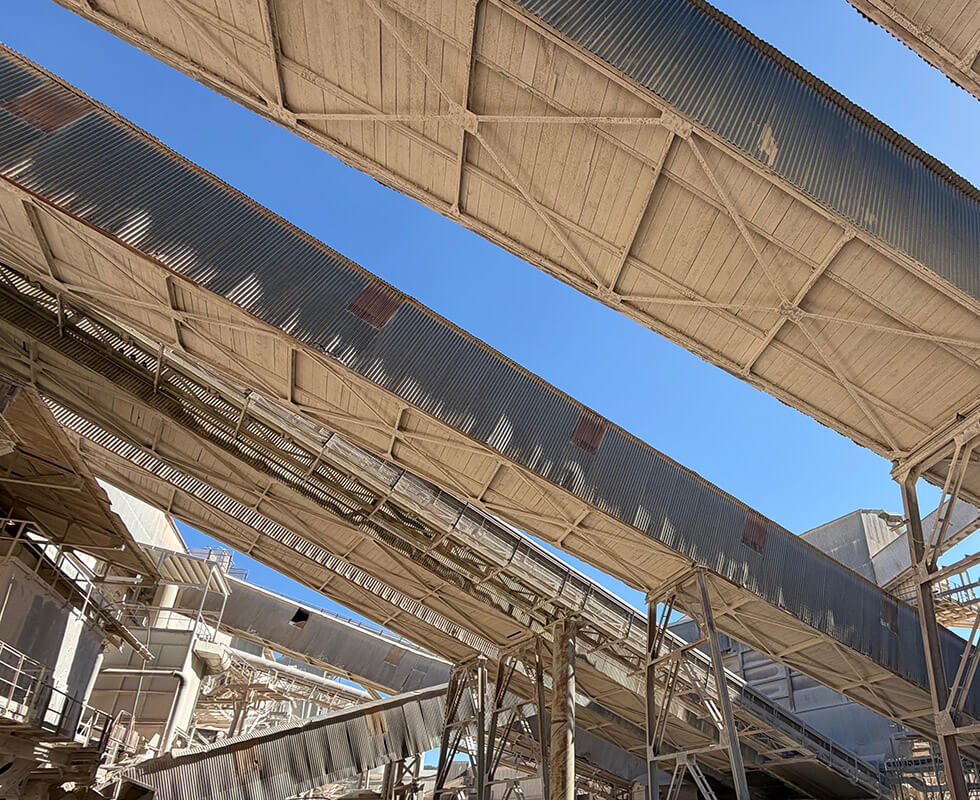

Nach dem Brechen des Kalksteins wird das Material zur Aufbereitungsanlage transportiert. Auf dem Förderband erfasst das SysTec-Wägeterminal IT2000M über Wägezellen kontinuierlich die Bandbelastung. Gleichzeitig wird über einen optionalen Encoder-Eingang (OP-ROT von Opale Pesage) die aktuelle Bandgeschwindigkeit ermittelt.
Aus beiden Messgrößen berechnet das IT2000M den Materialdurchsatz in Tonnen pro Stunde sowie die kumulierte Gesamtmenge des transportierten Materials. Der aktuelle Zufuhrdurchsatz wird über einen Analogausgang an die Anlagensteuerung übertragen.
Perspektivisch lässt sich die Lösung um eine Feldbus-Anbindung erweitern. Dadurch können neben den Gewichtsdaten auch Status- und Diagnoseinformationen der Förderbandwaage an übergeordnete Systeme übertragen werden.
Der Einsatz des SysTec-Wägeterminals IT2000M BELT bietet im Rahmen des Wägevorgangs zahlreiche Vorteile. Die präzisen Messdaten können künftig über die Modbus-Schnittstelle übertragen werden, was eine genaue Steuerung der Brecher und Siebanlagen entsprechend dem tatsächlichen Durchsatz ermöglicht und dazu beiträgt, Engpässe oder Überlastungen zu vermeiden. Die kontinuierliche Verfügbarkeit der Daten erleichtert Echtzeitvergleiche zwischen Soll- und Ist-Werten und bietet eine zuverlässige Grundlage für Planungs- und Abrechnungsprozesse.

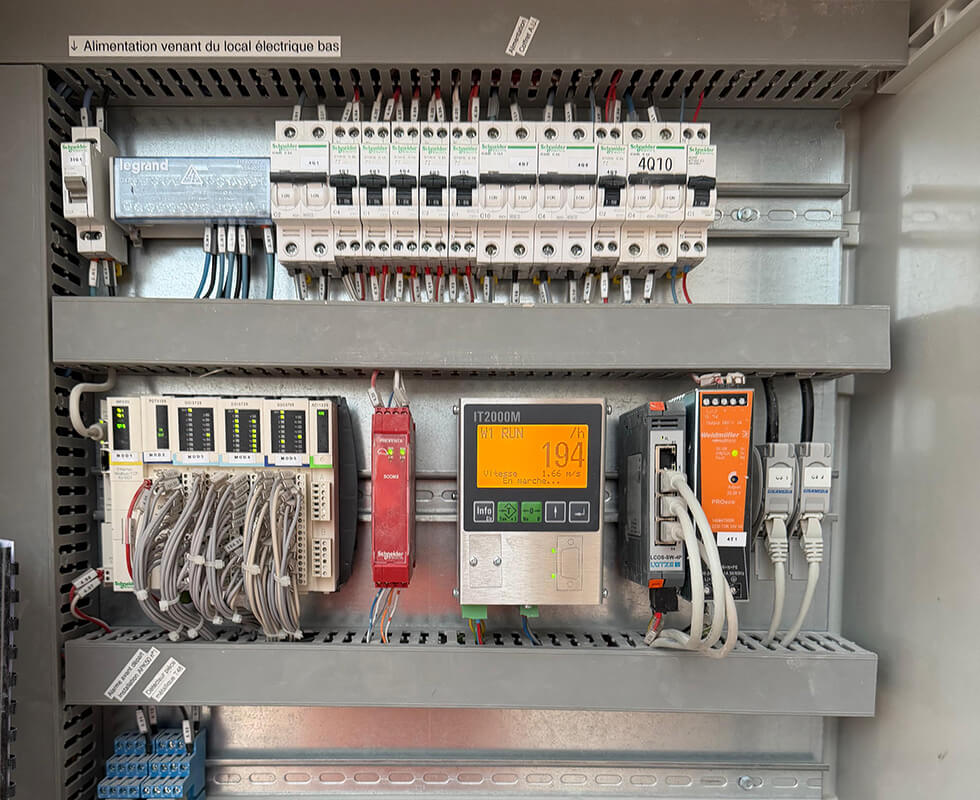

Mit der Hutschienenausführung ist das SysTec-Wägeterminal IT2000M speziell für den Schaltschrankeinbau geeignet. Das System kann sowohl als eigenständige Lösung als auch in Verbindung mit einer SPS betrieben werden. Umfangreiche Anschlussmöglichkeiten für digitale Ein- und Ausgänge sowie Feldbussysteme ermöglichen eine flexible Integration in bestehende Anlagen. Darüber hinaus stehen interne Zähler für Durchsatz-, Schicht- und Gesamtmengen zur Verfügung, die eine kontinuierliche Produktionsüberwachung unterstützen.
Die Bedienoberfläche ermöglicht die lokale Überwachung, Parametrierung und Kalibrierung direkt am Schaltschrank.
Die Integration des SysTec-Wägeterminals IT2000M in das Förderbandwaagensystem leistet einen wichtigen Beitrag zur Prozesssteuerung im Kalkwerk. Durch die präzise Erfassung und Bereitstellung von Gewichts- und Durchsatzdaten schafft das System die Grundlage für eine transparente Überwachung der Materialströme. Gleichzeitig unterstützt es die Optimierung der Produktionsprozesse und eine wirtschaftliche Steuerung der Aufbereitungsanlage.
