Relaiskopplungen: IOX8R und REL485

I/O-Modul IOX8R

Voraussichtlich lieferbar: ab November 2025

Das digitale I/O-Modul IOX8R kann beispielsweise zum Schalten von Kontrollleuchten, Magnetventilen und Lastschützen genutzt werden. Aufgrund der schnellen Buskommunikation ist es ideal für Abfüllanlagen geeignet. Das Modul kann im Schaltschrank oder Klemmkasten auf einer Hutschiene installiert werden. Über die isolierten digitalen Eingänge lassen sich Taster, Schalter oder Sensoren anschließen.

IOX8R:

  • 8 digitale Ausgänge, Relaiskontakte (Schließer-Kontakte, potentialfrei): 250 V AC / 2 A oder 24 V DC / 2 A
  • 8 digitale Eingänge: 24 V DC / 3,75 mA
  • Leiterplattenklemmen mit Push-In-Federtechnik (werkzeuglos bedienbar)

Diagnosefunktionalitäten:

  • Link/Act-LEDs zur Anzeige des Netzwerkstatus
  • Power-, Status-, I/O-LEDs

Versorgungsspannung: 24 V DC (18 … 30 V DC)

Datenübertragung: EtherCAT® Device Protokoll über Ethernet 100Base-TX

Bauform:

  • Kunststoffgehäuse (Polycarbonat) mit transparentem Klappdeckel
  • Abmessungen B x H x T: 162 x 90 x 61 mm

Betriebstemperatur: -10°C bis +55°C

Schutzart: IP20

Montage: auf 35 mm Tragschiene im Schaltschrank/Klemmkasten; werkzeuglose Montage

Zulassungen:

  • CE, ETL (C/US) – bis 5.000 m Höhe
  • FCC

Download:


Hinweis: EtherCAT® ist eine eingetragene Marke und patentierte Technologie, lizenziert durch die Beckhoff Automation GmbH, Deutschland.


Für Informationen zur REL485 Relaiskopplung bitte unten auf die blaue Schaltfläche klicken.

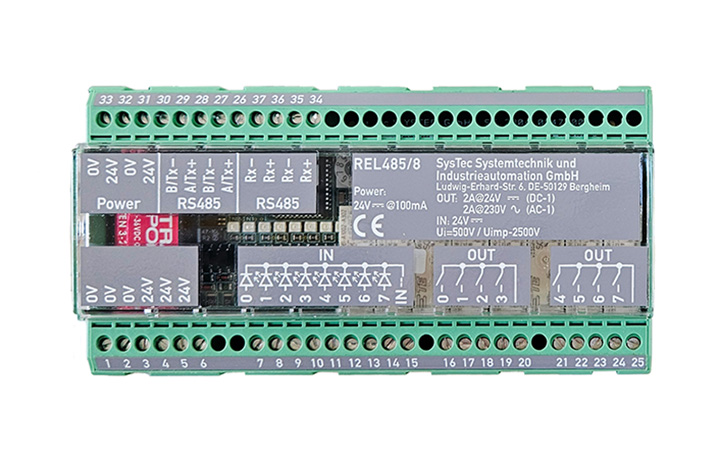

Die REL485 Relaiskopplungen dienen in Verbindung mit dem Wägeterminal zur parallelen Ein-/Ausgabe von Signalen. Typische Einsatzfälle sind das Schalten von Kontrollleuchten, Magnetventilen und Lastschützen. Über die optoisolierten Eingänge können Taster, Schalter oder Sensoren angeschlossen werden.

REL485:

  • 8 potentialfreie Relaisausgänge 24 V DC / 2 A oder 250 V AC / 2 A
  • 8 optoisolierte Eingänge (24 V / 7 mA)
  • Status LEDs für alle Ein-/Ausgänge zur einfachen Inbetriebnahme und Fehlersuche

Versorgungsspannung: 9-36 V DC

Datenübertragung: RS485/4

Bauform:

  • Kompaktes Kunststoff-Gehäuse für Hutschienen-Montage im Schaltschrank, vibrationsunempfindlich
  • Abmessungen B x H x T: 150 x 52 x 75 mm

Betriebstemperatur: –10°C bis + 40°C

Schutzart: IP20

Montage: Hutschienen-Montage im Schaltschrank
