Automatisierte Abfüllung von Silan für Evonik Antwerpen
Eichfähige IT8000E Wägeterminals
mit FILL E-Software im Einsatz
Evonik Antwerpen produziert in der Smart Effects Business Line u.a. hochfunktionelle Silan-Flüssigstoffe, wie etwa Si 363®. Diese verbinden Silica mit Kautschuk und schaffen so eine chemische Brücke, die bei der Produktion von „grünen Reifen“ wichtig ist, um geringe Rollwiderstände, optimierte Nasshaftung und Langlebigkeit zu erzielen. Zur effizienten Abfüllung von Silan in verschiedene Gebinde setzt Evonik unter anderem auf automatisierte Abfüllanlagen des Waagenherstellers Kestermann, die mit SysTec IT8000E Wägeterminals und der leistungsstarken Applikationssoftware FILL E ausgestattet sind.
Die wichtigsten Fakten
- Eichfähige Flüssigkeitsabfüllung
- Selbsttätige Waage (SWA) zur automatisierten Flüssigkeitsabfüllung unterschiedlicher Gebinde wie IBCs, Kanister und Fässer via Rollenbahn
- Ansteuerung der Abfüllanlage mit SysTec Wägeelektronik
- Durchsatz von 15 IBCs/Std. und eine Abfüllgenauigkeit von bis zu 0,5% bei 1.000-Liter-IBCs

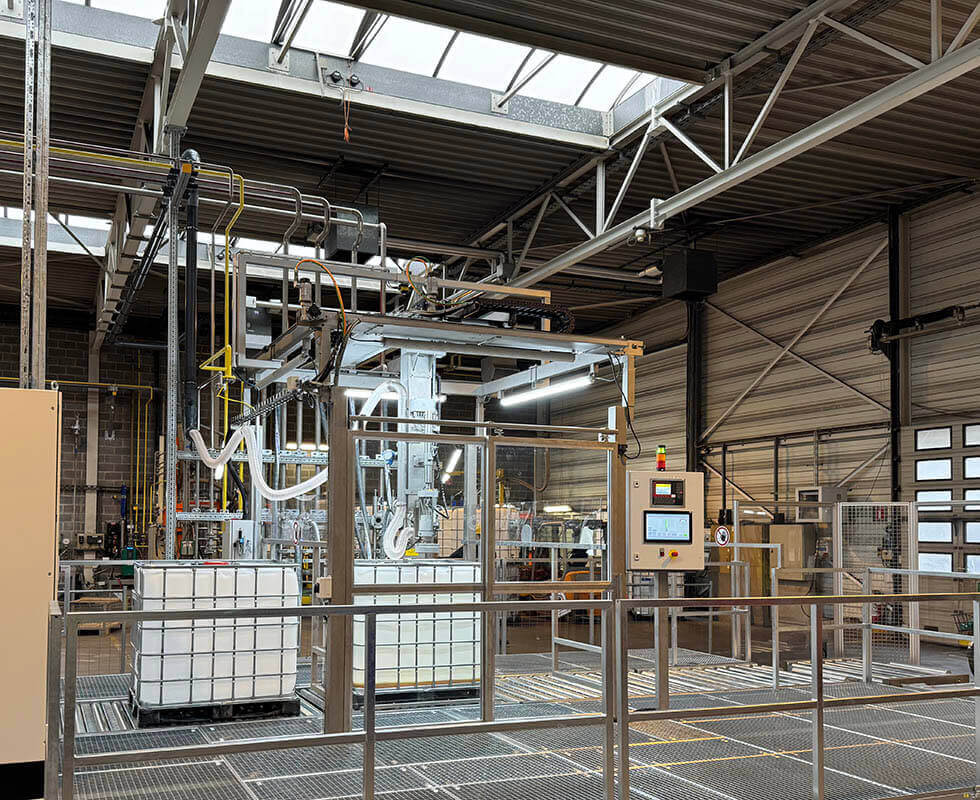

Automatisierte Flüssigkeitsabfüllung

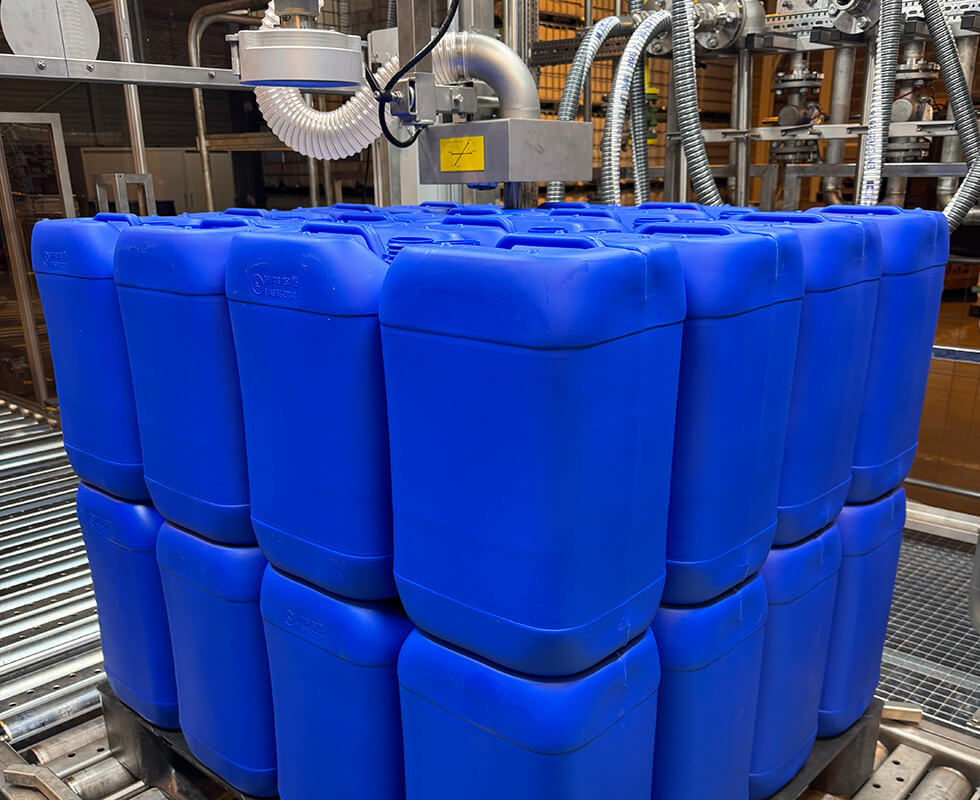

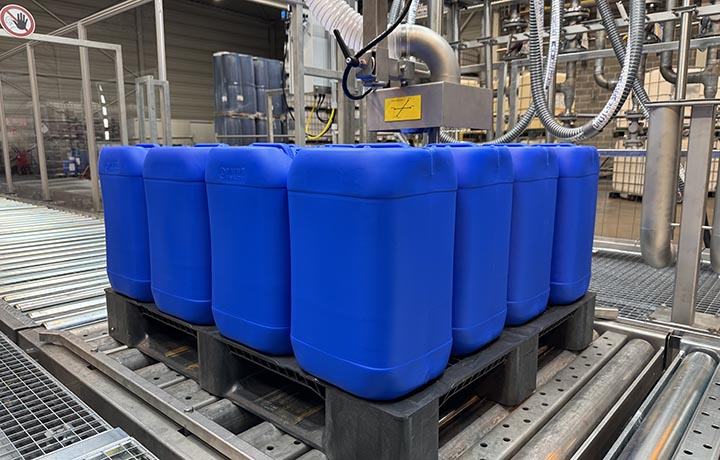

Abfüllung von Silan in Kanister
Automatisiert, effizient und schnell - mit der IT8000E Wägeelektronik von SysTec

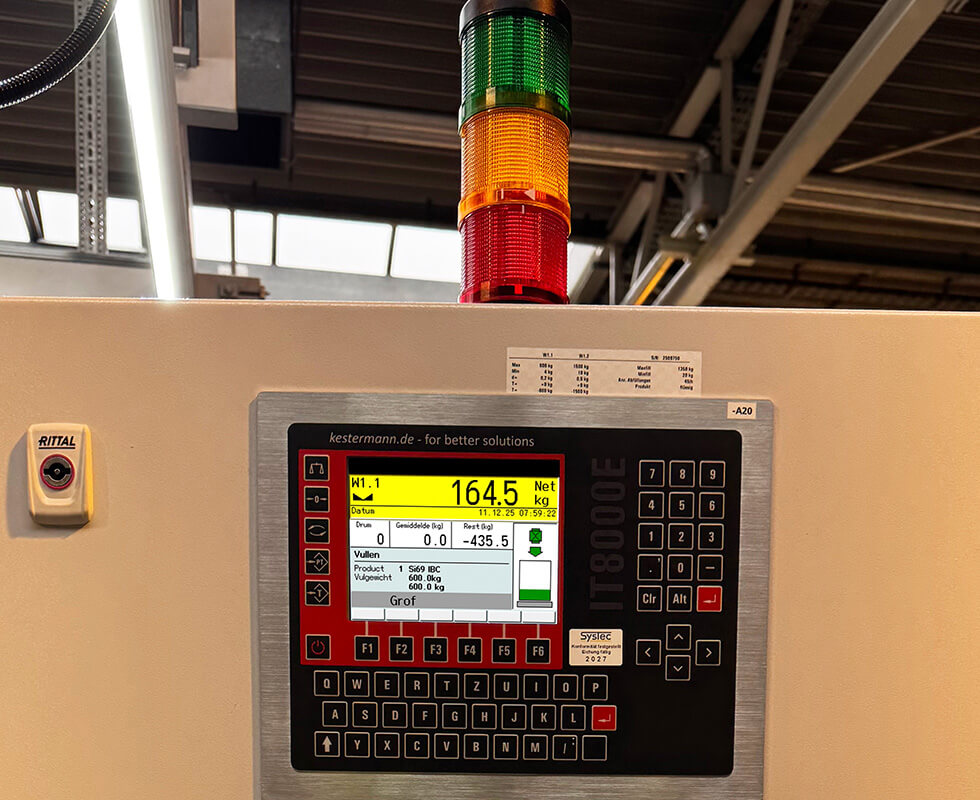

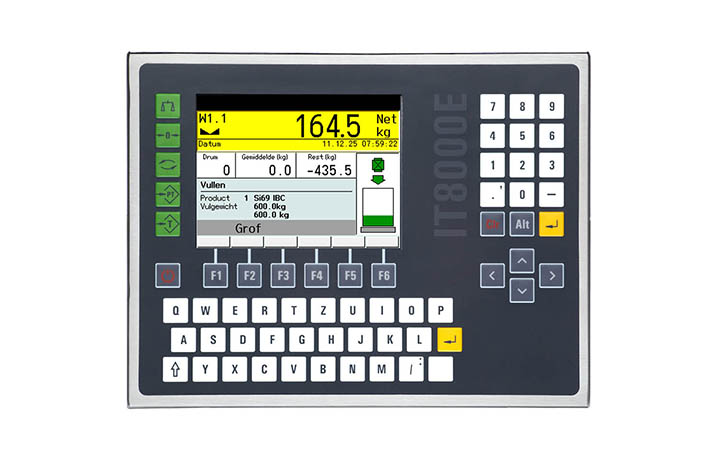

Wägeterminal IT8000E von SysTec
SysTec Wägeterminal - AbfüllsteuerungProdukte
- IT8000E: robustes und flexibel einsetzbares Wägeterminal von SysTec für den Dauerbetrieb
- SysTec-Applikationssoftware FILL E sorgt für zügige Abfüllung; Software-Adaption nach Kundenwunsch
- Leistungsstarke Kestermann-Abfüllanlage inkl. Montage und Service
Der Endkunde Evonik Antwerpen
Evonik Antwerpen ist einer der größten Multi-User-Standorte der Evonik Industries AG und gehört mit neun Produktionseinheiten zum Segment Advanced Technologies. Das Unternehmen ist aktiv in den Business Lines Animal Nutrition, Crosslinkers, Smart Effects und Active Oxygens.
Der Produktionsstandort befindet sich im Chemiepark Lillo im Hafen von Antwerpen, einem der größten Chemie- und Industriegebiete Europas.
Der Prozessablauf
Die zu befüllenden Gebinde werden auf die Rollenbahn der Abfüllanlage gefahren. Nachdem der Bediener die Produktnummer des jeweiligen Silans sowie das Sollgewicht eingegeben hat, übernimmt das eichfähige SysTec-Wägeterminal IT8000E im Verbund mit der übergeordneten SPS die Steuerung der automatischen Abfüllung im Unterspiegelverfahren.

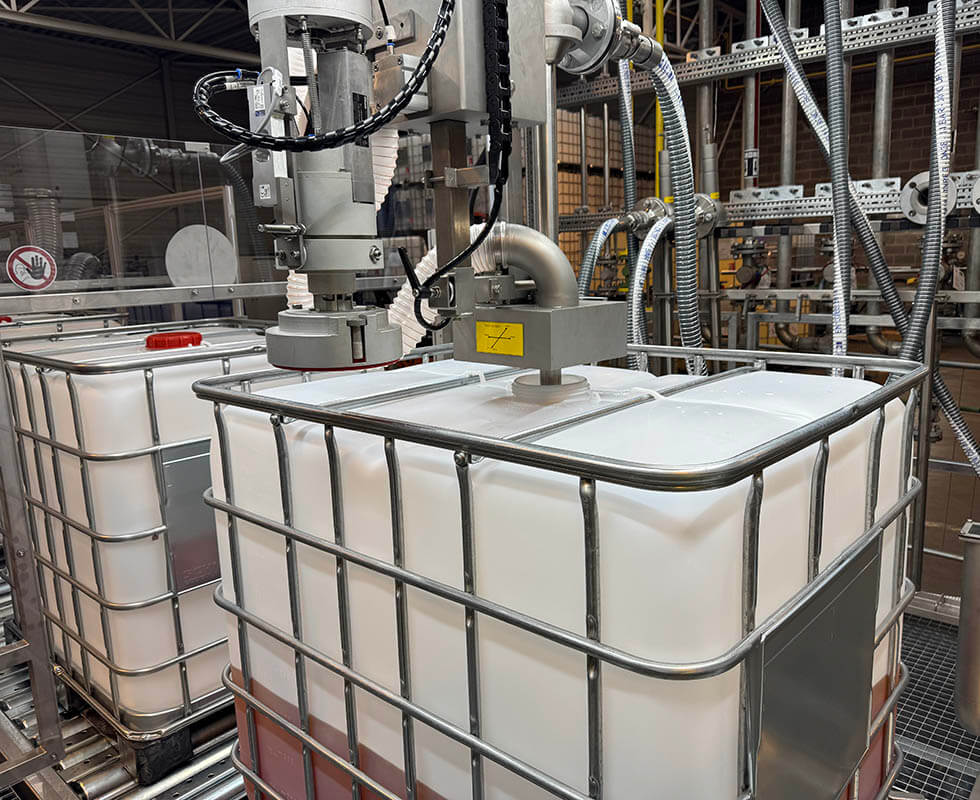

Die Gebinde werden zunächst per Sensor auf dem Rollenband erfasst und zum Abfüll- und Wägeplatz transportiert. Die Erkennung des Spundlochs erfolgt mit einem optischen Kamerasystem. Die Koordinaten der Öffnung werden via SPS an die Abfülllanze geschickt, die dann in das Spundloch einfährt, um das Silan abzufüllen.
Dabei regelt das eichfähige IT8000E-Wägeterminal die Durchflussrate in mehreren Stufen: Zunächst erfolgt die Grobfüllung mit hohem Durchfluss, um das Sollgewicht zügig zu erreichen, anschließend wird automatisch in den Feinstrom umgeschaltet, um die Restmenge präzise innerhalb der vorgegebenen Toleranz zu dosieren. Während des gesamten Zyklus überwacht das SysTec-Wägeterminal sowohl das Gewicht als auch Durchfluss‑ und Toleranzgrenzen und steuert Ventile sowie die Abfülllanze.
Der Durchsatz der Anlage beträgt 15 IBCs pro Stunde bzw. 60 Kanister pro Stunde und die Abfüllgenauigkeit liegt bei bis zu 0,5% für 1.000-Liter-IBCs.
Via PROFINET-Schnittstelle werden die Wäge- und Prozess-Daten an ein übergeordnetes Leitsystem übertragen. Dort werden die Daten gespeichert, zur Chargendokumentation protokolliert und für Qualitäts- sowie Auditzwecke ausgewertet, wobei die Integrität und Rückverfolgbarkeit jederzeit gewährleistet bleiben.
Kundennutzen
- Schnell: Gravimetrische Abfüllmethode ermöglicht rasche und genaue Abfüllung von großen Mengen
- Präzise: Eichfähige Flüssigkeitsabfüllung ohne Über- oder Unterfüllung der Gebinde
- Flexibel: Unkomplizierte Produkt- / Gebindewechsel und Gewichts-Einheitsanzeige nach Wahl (l oder kg)
- Einfacher Datentransfer: Wägedaten werden vom Wägeterminal erfasst und via PROFINET-Schnittstelle an das übergeordnete kundenseitige Leitsystem übergeben
- Effizient: Automatischer Transport der Gebinde, automatische Spundlocherkennung und Abfüllung
- Geringer Wartungsaufwand und einfache Reinigung: modular aufgebaute Anlage, aus Edelstahl gefertigt
Wägeterminal / Steuerung: IT8000E von SysTec
- Hoher Bedienkomfort: einfache mehrsprachige Nutzerführung, leuchtstarkes TFT-Farbdisplay 5,7“ mit weitem Betrachtungswinkel und großer Gewichtsanzeige, alphanumerische Tastatur
- Eichfähiger Einsatz als nichtselbsttätige und selbsttätige Waage möglich (zugelassen in der EU, USA, Kanada, u.a.)
- Universell einsetzbar: zahlreiche Standard-Applikationsprogramme
- Kundenspezifisch anpassbar: freie Programmierbarkeit
- Robust: Edelstahlgehäuse (Schutzart IP69K)
- Ex-Bereich: für explosionsgefährdete Bereiche bietet SysTec die Geräte-Variante IT8000E Ex2/22 und für die Zonen 1/21 das Modell IT8000Ex
- Verschiedene Bauformen: Wand-/Tischversion sowie Version für Schaltschrankmontage
- Anschlussmöglichkeiten in Bezug auf FILL E Applikationen: anschließbar sind 1 oder 2 Waagen unterschiedlichster Bauart mit analogen oder digitalen Wägezellen.
- Anschlussmöglichkeiten für IT8000E generell: 2 interne und bis zu 16 externe Waagenanschlüsse (NMi-Zulassung), integrierbar in PC-Netzwerke per Ethernet oder WLAN
- Anschluss an Labeldrucker und Netzwerk-Drucker, SPS-Anbindung über Feldbus
- Hohe Sicherheit: Daten netzausfallsicher, Passwort-Schutz, batteriegepufferte Echtzeit-Uhr, Ferndiagnose via Internet möglich
