Série IT8000E - terminaux de pesage

Idéal pour des fonctions de pesage et de dosage exigeantes

Les terminaux vérifiables IT8000E, idéalement adaptés aux environnements industriels hostiles, sont utilisables de manière universelle. Ce système de pesage est utilisable en version sur table/au mur ou pour l'encastrement dans une armoire de commande.

Une gamme complète de programmes d'application standard couvre toutes les tâches typiques de pesage et de dosage de l'industrie. L’outil de programmation RTC WIN  permet des adaptations logicielles spécifiques aux clients de manière sécurisée et rapide, au départ de l’usine ou par le fabricant d’instruments de pesage.

Le concept matériel modulaire offre un large éventail d'options de configuration avec des interfaces numériques, sérielles, analogiques et bus de terrain.

SysTec offre également une version du terminal de pesage pour les zones avec des atmosphères potentiellement explosives (IT8000E Ex2/22) ainsi qu’une version avec pavé tactile (IT8000ET).


Domaines d’application des terminaux de pesage IT8000E :

  • systèmes de remplissage et de dosage pour des solides et des liquides
  • balances de réception/de chargement
  • systèmes de pesage sur bande
  • trieuses pondérales
  • balances d'échantillonnage suivant la FPVO (application allemande de la directive 76/211/CEE)
  • ponts bascules et systèmes de pesage essieux
  • balances mobiles
  • balances pour la réception et l’envoi de marchandise
  • balances de comptage et systèmes de dosage et de comptage de pièces



IT8000E
IT8000E

Terminal de pesage pour l’encastrement dans une armoire de commande

IT8000E
IT8000E

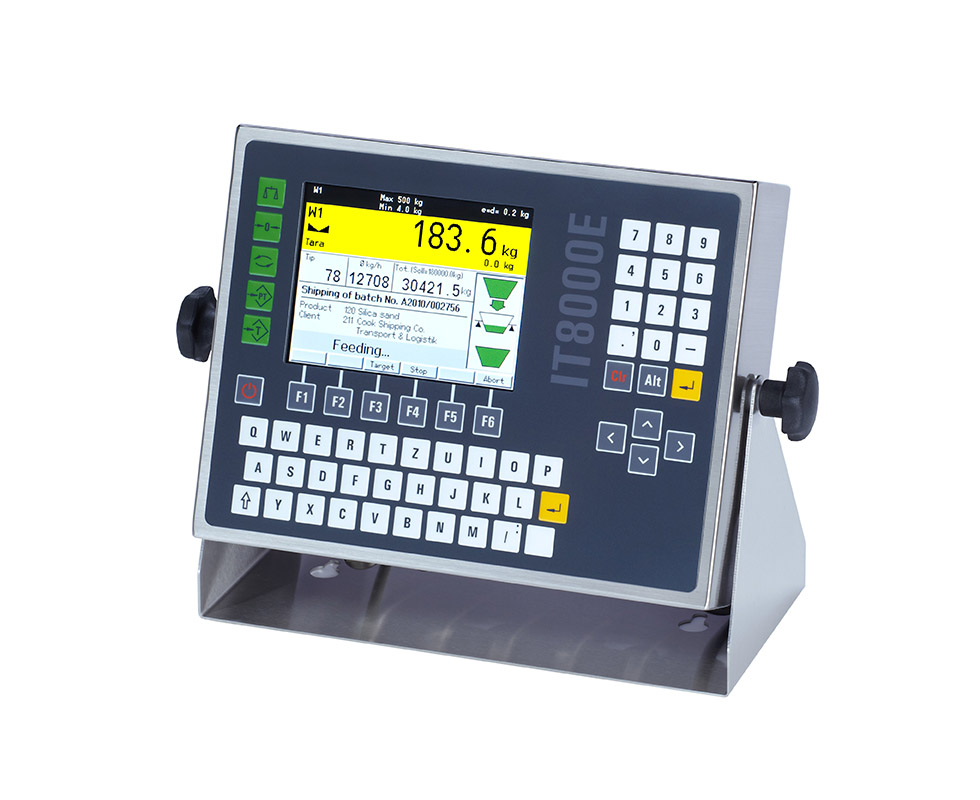

Terminal de pesage pour montage au mur/sur table

  • Haut confort d’utilisation : guide d’utilisation simple disponible en plusieurs langues, écran TFT couleur brillant de 5,7" avec un angle visuel large et un affichage du poids en grands caractères
  • Utilisation admise à la vérification en tant qu’instrument de pesage à fonctionnement non automatique et automatique (approbations e.a. pour l’Union européenne, les États-Unis et le Canada)
  • Utilisation universelle : de nombreux programmes d’application standard pour de différents domaines d’application de pesage
  • Personnalisation facile : programmation libre
  • Robuste : Boîtier en acier inoxydable (types de protection - IT8000E : IP69K; IT8000E Ex2/22 et IT8000ET : IP65)
  • Zone Ex : Pour les zones avec des atmosphères potentiellement explosives, SysTec offre la version d’appareil IT8000E Ex2/22 et pour les zones 1/21 le modèle IT8000Ex
  • Différents modèles : version au mur/sur table et version pour l’installation dans une armoire de commande
  • De nombreuses options de raccordement : 2 raccords de balances internes et jusqu'à 6 connexions externes, possibilité d'intégration dans des réseaux informatiques via Ethernet ou WIFI, connexion à des imprimantes d'étiquettes et des imprimantes réseaux, connexion à des automates programmables via bus de terrain.
  • Particulièrement sécurisé : Mémorisation des données avec protection contre les pannes de courant, protection par mot de passe, horloge temps réel avec pile de secours, possibilité de diagnostic web à distance
  • Un ou deux raccords de balance internes et jusqu’à 6 raccords de balance externes sont possibles
  • Vitesse de mesurage réglable jusqu’à 800 mesures de poids par sec.
  • Compatibilité CEM élevée d’un minimum de 10 V/m
  • Résolution admissible à la vérification de 6000 d avec une précharge maximale de 80 %
  • Utilisable en tant que balance à plusieurs gammes (p. ex. 3 x 3.000 d) ou comme balance à plusieurs échelons
  • Mémorisation interne vérifiable de 120.000 pesées
  • Options : Connexion de balances numériques, connexion de 6 autres balances avec une ADC BOX via RS485, longueur maximale du câble de : 500 m



La conception modulaire de l’électronique permet une variété de configurations d’appareil avec :

  • Boîtier en tant que version sur table/au mur, pour le montage dans une armoire de commande Blackbox ou comme Blackbox
  • Choix de l'alimentation en courant continu ou alternatif
  • Raccords pour balances analogiques ou numériques
  • Interface Ethernet de 10/100 Mbps avec serveur web intégré, WIFI en option
  • Interface Host USB 2.0 pour imprimante, scanner et clé USB
  • Jusqu’à 4 interfaces sérielles (au choix RS232, RS485, RS422, 20mA) pour la connexion à des affichages à distance, des lecteurs de transpondeur et des imprimantes d’étiquettes
  • Concept E/S variable avec un maximum de 64 sorties et entrées numériques
  • Couplages au système de pilote via PROFINET, PROFIBUS DP ou Modbus TCP
  • Entrées/sorties analogiques

BAG - commande de remplissage de sacs



BAGBIG - commande pour le remplissage de big bags



BASIC/COUNT - comme application de pesage/de comptage de pièces données annexes



BATCH  - comme commande de recette et de dosage



BELT  - comme commande de pesage sur bande



BULK  - comme commande pour balances de réception et de chargement



CHECK  - pour trieuses pondérales



FILL  - comme commande pour le remplissage de liquides



LOSS IN WEIGHT  - pour balances à dosage différentiel



ONLINE OP  - comme terminal de pesage ou commande de dosage dans le bus de terrain



ONLINE - terminal de pesage en réseau PC



SQC  - pour le contrôle statistique de la qualité



TRUCK/ONLINE  - pour balances de véhicules



Les programmes standard peuvent être adaptés aux besoins spécifiques des clients. Les nouveaux programmes peuvent être conçus et testés de manière simple sur un PC avec l'environnement de programmation RTC WIN.

Directives

IT8000EIT8000E Ex2/22*IT8000ET
2014/30/EU2014/30/EU2014/30/EU
2014/31/EU2014/31/EU2014/31/EU
2014/32/EU2014/32/EU2014/32/EU
-2014/34/EU-
2014/35/EU2014/35/EU2014/35/EU

Normes

IT8000EIT8000E Ex2/22*IT8000ET
EN 45501EN 45501EN 45501
OIML R 76-1OIML R 76-1OIML R 76-1
EN 61000-6-2EN 61000-6-2EN 61000-6-2
EN 61000-6-3EN 61000-6-3EN 61000-6-3
NAMUR NE21NAMUR NE21NAMUR NE21
EN 62368-1EN 62368-1EN 62368-1
OIML R 51OIML R 51-
OIML R 61OIML R 61-
OIML R 107OIML R 107-
-EN 60079-0-
-EN 60079-7-
-EN 60079-11-
-EN 60079-31-
CE certified SysTec weight indicators

Certificat d’inspection du modèle de construction CE

IT8000EIT8000E Ex2/22*IT8000ET
comme IPFNAcomme IPFNAcomme IPFNA
comme IPFAcomme IPFAcomme IPFA
comme trieur-étiquet.comme trieur-étiquet.-
comme trieuse pondérale automatiquecomme trieuse pondérale automatique-
comme trieuse pondéralecomme trieuse pondérale-
comme groupe d'étiquet.comme groupe d'étiquet.-
comme totalisateur discont. à fonct. autom.comme totalisateur discont. à fonct. autom.-
NTEP approved SysTec weight indicators

Conformité NTEP

du type de construction comme indicating element
IT8000EIT8000E Ex2/22*IT8000ET
-
ETL certified SysTec weight indicators

Certifié ETL

en conformité avec UL 62368-1 et CSA C22.2 Nº 62368-1
IT8000EIT8000E Ex2/22*IT8000ET
-
EMI weight indicators

EMI

en conformité avec FCC, partie 15
IT8000EIT8000E Ex2/22*IT8000ET
-
Measurement Canada: type approval SysTec

Measurement Canada: conformité du type de construction

comme indicating element
IT8000EIT8000E Ex2/22*IT8000ET
-

Russie:

conformité de type de construction comme analyseur
IT8000EIT8000E Ex2/22*IT8000ET
-
PROFINET / PROFIBUS SysTec
IT8000EIT8000E Ex2/22*IT8000ET
ATEX approval for Ex zones SysTec
IT8000EIT8000E Ex2/22*IT8000ET
-Approbation ATEX pour les zones Ex 2 et 22-

* Les terminaux de pesage IT8000Ex et IT3000Ex sont disponibles pour les zones Ex 1/21.
