Serie IT8000E - terminales de peso

Ideal para tareas exigentes de pesaje y dosificación

El terminal de peso calibrable IT8000E es de aplicación universal e ideal para entornos industriales adversos. El sistema de pesaje está disponible como versión de pared/de sobremesa o bien para instalación en un armario eléctrico.

Una amplia gama de programas de aplicación estándar cubre todas las tareas típicas de pesaje y dosificación en la industria. Las adaptaciones de software específicas del cliente pueden implementarse de forma segura y rápida con la herramienta de programación SysTec RTC WIN de fábrica o por el fabricante de la báscula.

El diseño de hardware modular ofrece una gran variedad de opciones de configuración con interfaces digitales, en serie, analógicas y de bus de campo.

Asimismo, SysTec ofrece un modelo del terminal de peso para zonas con riesgo de explosión (IT8000E Ex2/22) y una versión con panel táctil (IT8000ET).

Ámbitos de aplicación del terminal de peso IT8000E:

  • Sistemas de llenado y dosificación para sólidos y líquidos
  • Básculas de recepción y carga
  • Básculas de cinta
  • Básculas de control
  • Básculas de control por muestreo de conformidad con la normativa alemana de envases (FPAckv)
  • Básculas para vehículos y camiones y sistemas pesa-ejes
  • Básculas móviles
  • Básculas de entrada de mercancías y carga
  • Básculas contadoras y sistemas de dosificación de piezas
    IT8000E
    IT8000E
    IT8000E
    IT8000E
    IT8000E como control de llenado (ejemplo de aplicación)

    IT8000E como control de llenado (ejemplo de aplicación)

    Ejemplo de aplicación: Controlador de báscula para camiones
    Ejemplo de aplicación: Controlador de báscula para camiones
    • Máxima comodidad de uso: guía sencilla multilingüe para el usuario, pantalla brillante TFT en color de 5,7" con amplio ángulo visual y gran pantalla de indicación de peso, teclado alfanumérico
    • Utilización calibrable como instrumento de pesaje automático y no automático (aprobado en la UE, EE.UU., Canadá, etc.)
    • De aplicación universal: numerosos programas de aplicación estándar para múltiples ámbitos de aplicación de pesaje
    • Personalizable según las necesidades del cliente: de libre programación
    • Robusto: carcasa de acero inoxidable (Grados de protección – IT8000E: IP69K; IT8000E Ex2/22 und IT8000ET: IP65)
    • Zona Ex: para zonas con riesgo de explosión, SysTec ofrece el modelo de dispositivo IT8000E Ex2/22 y para las zonas 1/21, el modelo IT8000Ex
    • Diferentes diseños: Versión de pared/de sobremesa así como versión para montaje en armario eléctrico
    • Numerosas opciones de conexión: 2 conexiones de básculas internas y hasta 6 externas, integrables en redes de PC a través de Ethernet o conexión inalámbrica, conexión a impresora de etiquetas e impresora de red, conexión a PLC a través de bus de campo
    • Elevada seguridad: seguridad de los datos, protección por contraseña, reloj en tiempo real de batería, posibilidad de diagnóstico remoto a través de Internet
    • Son posibles una o dos conexiones de básculas internas y hasta 6 externas
    • Velocidad de medición ajustable con hasta 800 mediciones por segundo
    • Alta inmunidad a interferencias CEM de como mínimo 10 V/m
    • Resolución calibrable de 6.000 d con una carga inicial máxima del 80 %
    • Posibilidad de utilización como báscula multirango (por ejemplo, 3 x 3.000 d) o como báscula multiintervalo
    • Almacenamiento interno calibrable de hasta 120.000 pesajes
    • Opciones: conexión de básculas digitales, conexión de básculas externas de hasta 6 básculas adicionales con un ADC-Box a través de RS485, longitud de cable máxima: 500 m

    El diseño modular de la electrónica permite disponer de una gran variedad de configuraciones de equipos con:

    • Carcasa como versión de pared/sobremesa o para montaje en armario eléctrico o como Blackbox
    • Elección de la tensión de alimentación CC o CA
    • Conexión de báscula analógica o digital
    • Interfaz Ethernet de 10/100 Mbps con servidor web integrado, WLAN opcional
    • Interfaz de host USB 2.0 integrada para impresora, escáner y memoria USB
    • Hasta 4 interfaces en serie (opcionalmente RS232, RS485, RS422, 20mA) para la conexión a pantallas remotas, lector de transponder e impresoras de etiquetas
    • Configuración de E/S variable con hasta 64 entradas y salidas digitales
    • Acoplamientos de bus de campo mediante PROFINET, PROFIBUS DP o Modbus TCP
    • Entradas/salidas analógicas

    BAG - Controladora de llenado para sacos



    BIGBAG - controlador de llenado de Big Bags



    BASIC/COUNT - como aplicación de pesaje/recuento de piezas



    BATCH  - como controlador de dosificación de recetas



    BELT  - como controlador de básculas de cinta



    BULK  - como controlador de básculas de recepción y carga



    CHECK  - para básculas de control



    FILL  - como controlador de llenado de líquidos



    LOSS IN WEIGHT  - para básculas de dosificación diferencial



    ONLINE OP  - como terminal de peso o controlador de dosificación en el bus de campo



    ONLINE - Terminal de peso en red PC



    SQC  - para el control estadístico de la calidad



    TRUCK/ONLINE  - para básculas para vehículos



    Los programas estándar se pueden adaptar a las aplicaciones específicas del cliente. Se pueden crear y probar nuevos programas de la forma más sencilla en el PC con el entorno de desarrollo RTC WIN .

    Directivas

    IT8000EIT8000E Ex2/22*IT8000ET
    2014/30/UE2014/30/UE2014/30/UE
    2014/31/UE2014/31/UE2014/31/UE
    2014/32/UE2014/32/UE2014/32/UE
    -2014/34/UE-
    2014/35/UE2014/35/UE2014/35/UE

    Normas

    IT8000EIT8000E Ex2/22*IT8000ET
    EN 45501EN 45501EN 45501
    OIML R 76-1OIML R 76-1OIML R 76-1
    EN 61000-6-2EN 61000-6-2EN 61000-6-2
    EN 61000-6-3EN 61000-6-3EN 61000-6-3
    NAMUR NE21NAMUR NE21NAMUR NE21
    EN 62368-1EN 62368-1EN 62368-1
    OIML R 51OIML R 51-
    OIML R 61OIML R 61-
    OIML R 107OIML R 107-
    -EN 60079-0-
    -EN 60079-7-
    -EN 60079-11-
    -EN 60079-31-
    CE EU-Baumusterprüfbescheinigung SysTec

    Certificado de examen UE de tipo

    IT8000EIT8000E Ex2/22*IT8000ET
    báscula no automáticabáscula no automáticabáscula no automática
    báscula automáticabáscula automáticabáscula automática
    báscula automática para pesajes individualesbáscula automática para pesajes individuales-
    báscula de control automáticabáscula de control automática-
    báscula de etiquetado de pesobáscula de etiquetado de peso-
    báscula de etiquetado de preciobáscula de etiquetado de precio-
    báscula automática para la totalización discontinuabáscula automática para la totalización discontinua-
    NTEP-Bauartzulassung SysTec

    Homologación de modelo NTEP

    como elemento indicador
    IT8000EIT8000E Ex2/22*IT8000ET
    -
    ETL-zertifiziert SysTec

    Certificación ETL

    de conformidad con UL 62368-1 y CSA C22.2 Nº 62368-1
    IT8000EIT8000E Ex2/22*IT8000ET
    -
    EMI in Übereinstimmung mit FCC

    EMI

    de conformidad con FCC sección 15
    IT8000EIT8000E Ex2/22*IT8000ET
    -
    Measurement Canada: Bauartzulassung

    Measurement Canada: homologación de modelo

    como elemento indicador
    IT8000EIT8000E Ex2/22*IT8000ET
    -
    Russland Bauartzulassung als Auswertegerät

    Rusia:

    Homologación de modelo como dispositivo de evaluación
    IT8000EIT8000E Ex2/22*IT8000ET
    -
    PROFINET / PROFIBUS weight indicators
    IT8000EIT8000E Ex2/22*IT8000ET
    ATEX approval SysTec weight indicators
    IT8000EIT8000E Ex2/22*IT8000ET
    -
    Certificación ATEX para
    las zonas Ex 2 y 22
    -

    *Para las zonas Ex 1/21 hay disponibles los terminales de peso IT8000Ex e IT3000Ex.

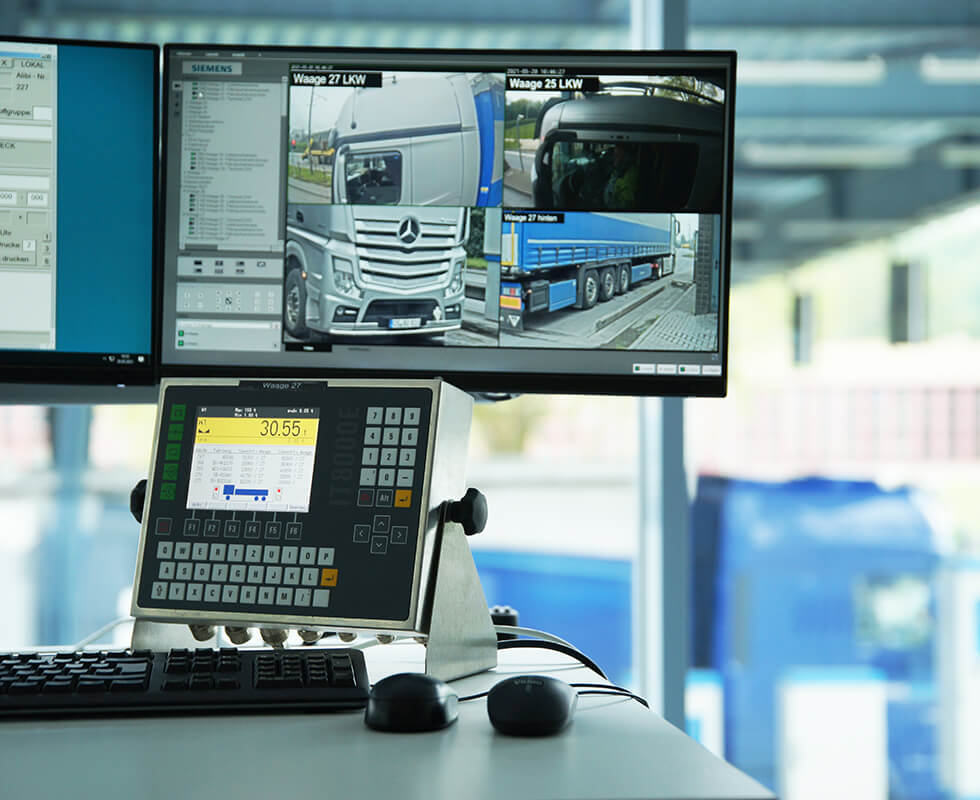

    Informe de referencia: Estación de pesaje de camiones con IT8000E

    En las instalaciones de la empresa siderúrgica thyssenkrupp Steel, en la puerta 6, se utilizan cinco básculas para vehículos con indicadores de peso IT8000E. Los indicadores de peso SysTec, robustos y aptos para calibración, están diseñados para el funcionamiento continuo de básculas para vehículos y se instalan tanto como dispositivos de mesa en la estación de control de básculas como dispositivos empotrados en paneles de control. En cuanto al software, la aplicación TRUCK/ONLINE de SysTec garantiza unos procesos de pesaje eficientes y, en la estación de control, se utiliza PC ScaleView para la visualización calibrable del peso en los monitores.

    Informe sobre básculas para camiones IT8000E

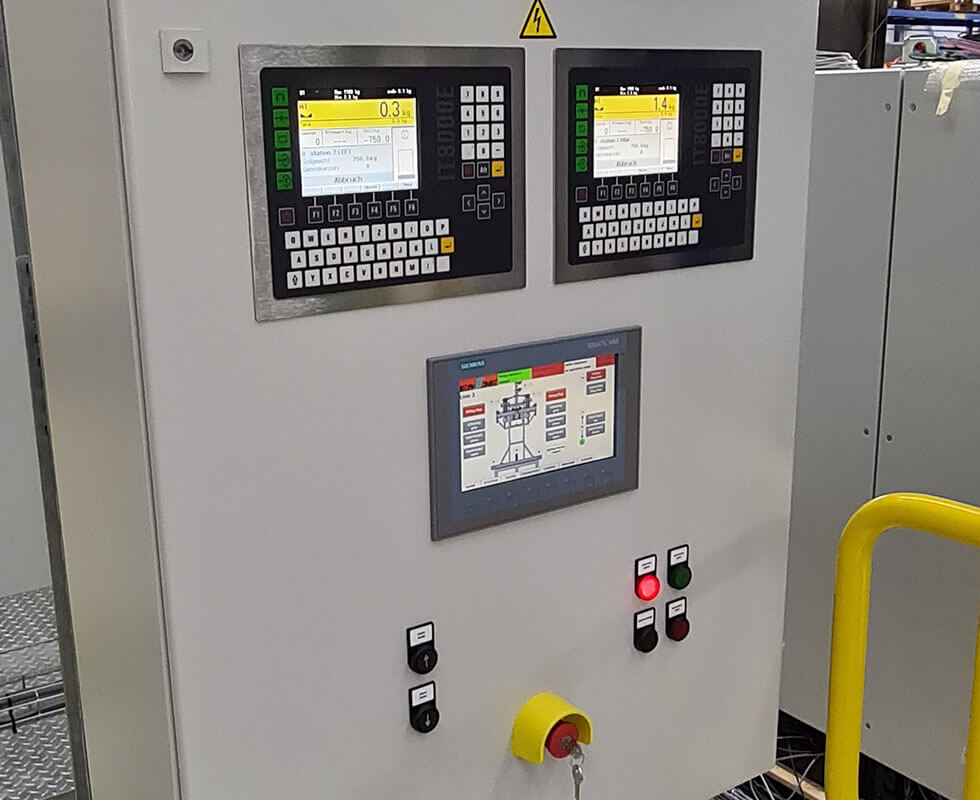

    Informe de referencia: Control IT8000E para la planta de llenado automático

    En la planta de llenado automático para pasta ignífuga se utilizan los indicadores de pesaje IT8000E calibrables como control de llenado. En combinación con el software de aplicación FILL E, garantizan un alto rendimiento.

    Informe sobre las instalaciones de llenado IT8000E

    Informe de referencia: IT8000E para básculas de recepción y carga

    Los controladores IT8000E calibrables de SysTec se utilizan en las básculas automáticas de recepción y carga para materiales a granel de AMEROPA/CHIMEX y TTS. Junto con un software BULK E específico para cada cliente, garantizan un alto rendimiento en el procesamiento de materiales a granel y unos procesos fiables.

    IT8000E para básculas de recepción y carga
