Báscula para camiones para procesos de reciclaje eficientes en Schlenter
Indicadores de peso SysTec y protocolos MQTT en funcionamiento

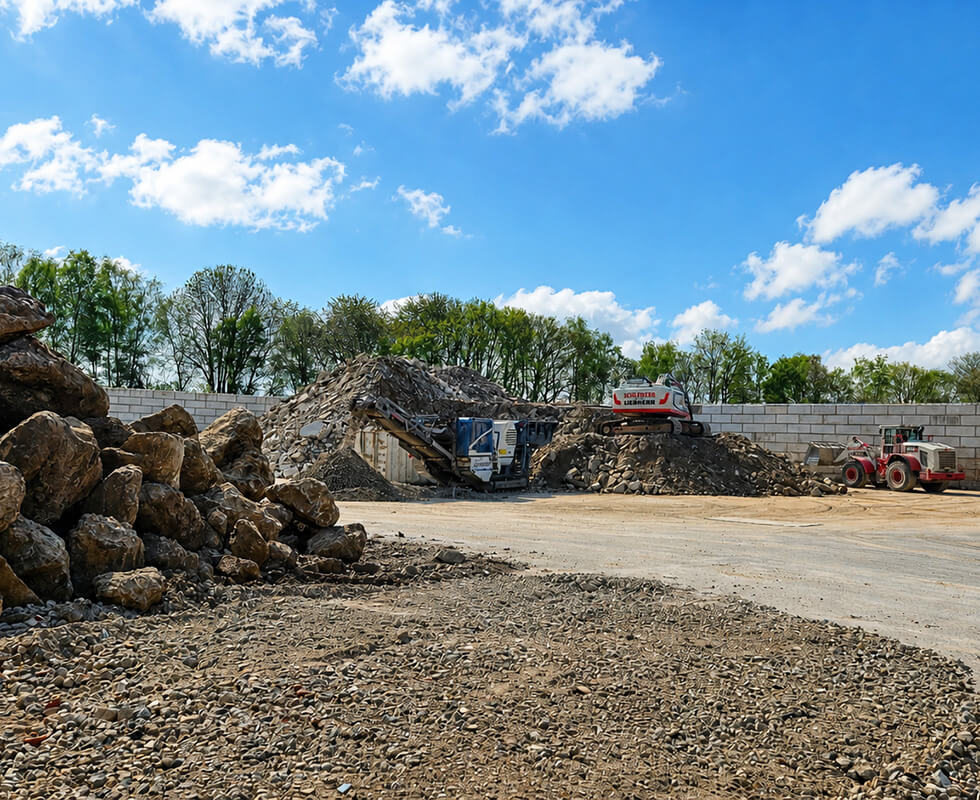

H.P. Schlenter GmbH gestiona una planta de reciclaje en Würselen (Alemania), donde se reciben y procesan tierra de excavación, residuos de hormigón y materiales de demolición procedentes de grandes obras de construcción. Una báscula para cargadoras de ruedas PFREUNDT WK60 con portal web ya lleva algún tiempo funcionando con éxito.
Debido al aumento de los volúmenes de material y a la necesidad de una documentación coherente y transparente de los materiales entrantes y salientes en la planta de reciclaje, Schlenter encargó recientemente al socio de SysTec, PFREUNDT, la construcción de una báscula de camiones fija.

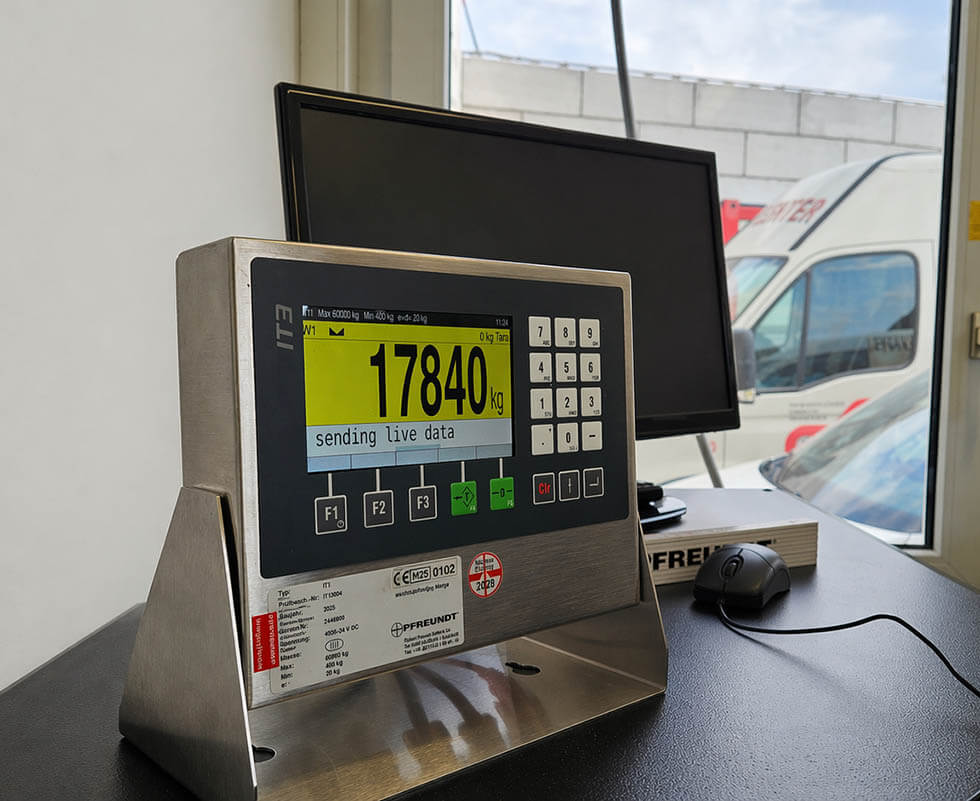

En este nuevo sistema, el indicador de peso IT3 de SysTec, homologado por W&M, se encarga de toda la adquisición de datos de peso de la báscula para camiones. Procesa las señales de peso, controla la visualización del peso y actúa como interfaz entre la báscula y el portal web de PFREUNDT. Las operaciones de peso se llevan a cabo a través del portal web, tanto en modo manual como en modo de autoservicio.
Datos clave
- Báscula para camiones empotrada homologada por W&M (18 x 3 m)
- Indicador de peso SysTec robusto para la adquisición de datos de peso en un contenedor de control con estación de operador (opcional) y para el control de la gran pantalla externa
- A través de un software MQTT personalizado, el indicador de peso IT3 transmite los datos directamente al portal web del cliente
Indicador de peso SysTec IT3
Indicador de peso SysTec IT3Productos
- IT3: Indicador de peso digital SysTec para registrar los pesos de las básculas de camiones, con el software de aplicación

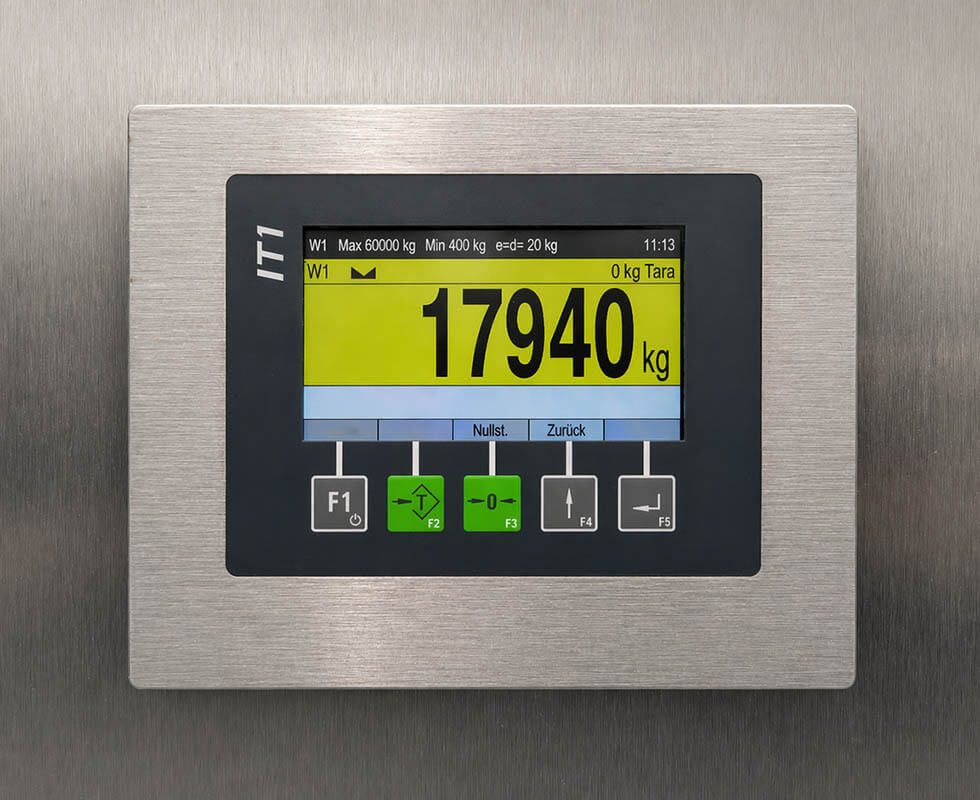

- Indicadores de peso IT1 SysTec utilizados como pantallas secundarias en los terminales de autoservicio para conductores
- Software MQTT personalizado desarrollado por SysTec para la comunicación con el portal web de PFREUNDT
El proceso
El proceso comienza con la creación de un pedido maestro en el portal web. De este modo, toda la información relevante, como el cliente, el material o la obra, queda almacenada en el sistema.

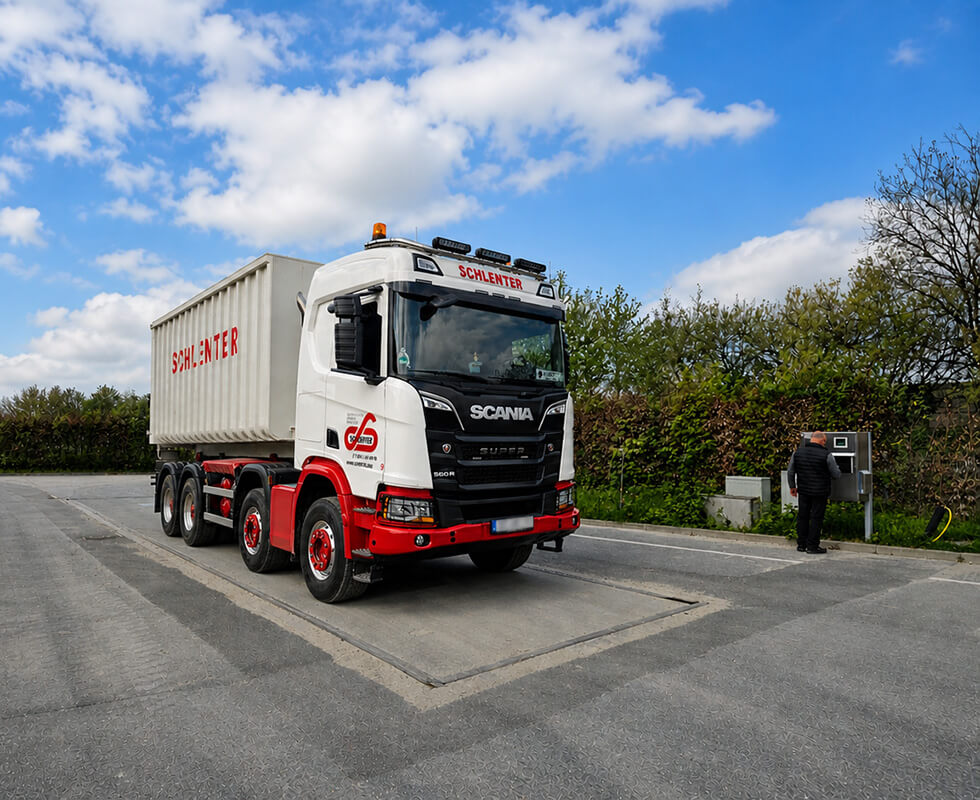

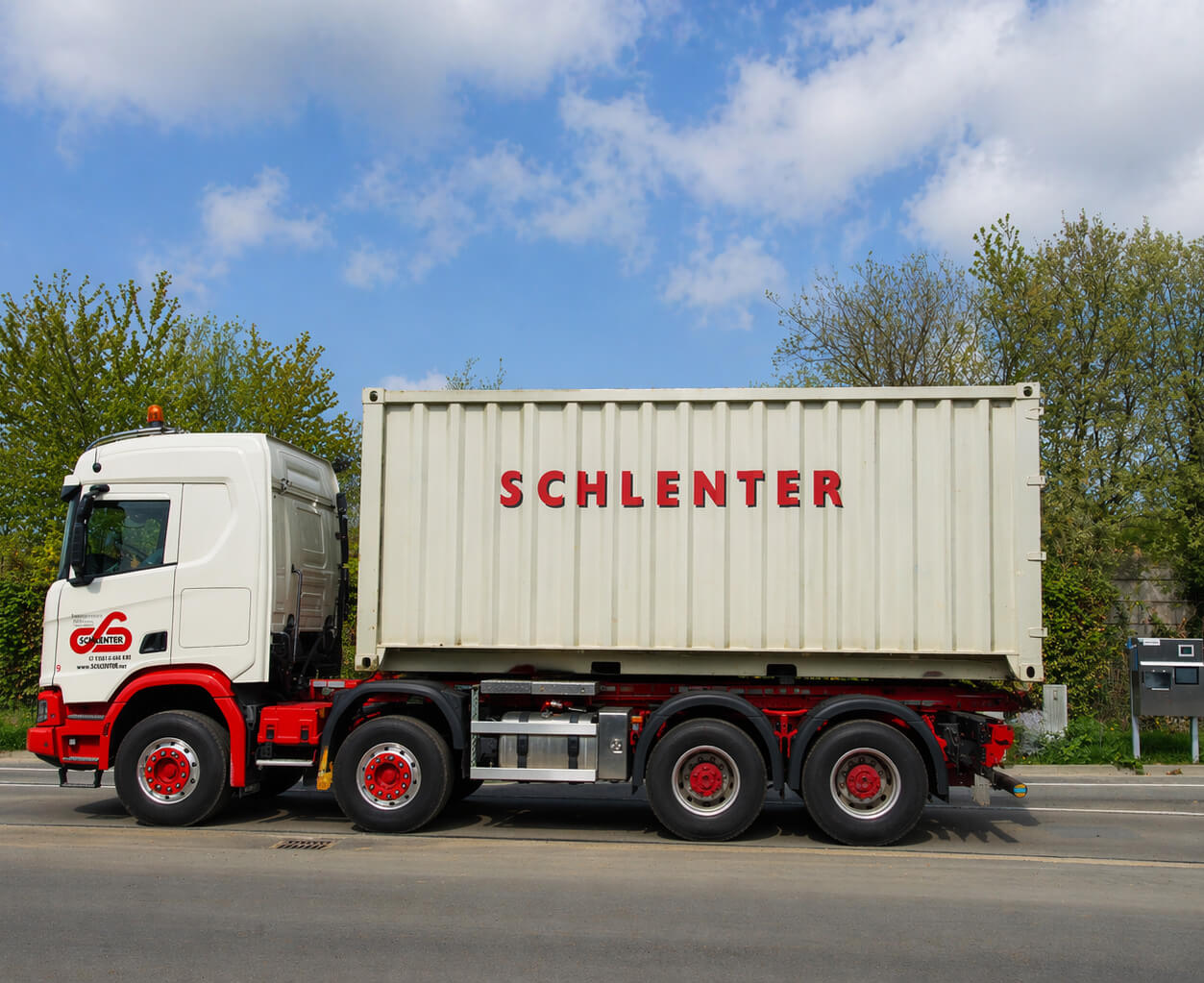

Cuando un camión volquete de la empresa, cargado con tierra excavada o escombros de demolición, entra en la obra, se dirige a la báscula para vehículos. Se ha instalado una báscula de vehículos empotrada de 18 x 3 metros, con el indicador de peso SysTec IT3 como sistema de control del proceso. El conductor utiliza la terminal de autoservicio de forma autónoma . Introduce el número de pedido y la matrícula.
Tan pronto como el vehículo se coloca correctamente en la báscula, el indicador de peso SysTec IT3 registra el peso y transmite los datos a través de la interfaz MQTT al portal web. Al mismo tiempo, el peso se muestra en el SysTec IT1 como pantalla secundaria para el conductor.
Al salir de las instalaciones, se realiza un segundo pesaje para determinar el peso neto, controlado y procesado de nuevo por el indicador IT3. El documento de entrega se muestra digitalmente, se firma directamente en el terminal y se imprime. Actualmente, todo el proceso se gestiona íntegramente en modo autoservicio para los camiones de la propia empresa, sin personal de pesaje permanente.
Con la introducción de la báscula de vehículos empotrada en el suelo, Schlenter ha digitalizado y ampliado de forma sistemática sus procesos de pesaje.
El indicador de peso SysTec IT3 actúa como centro neurálgico para el registro preciso y legal de peso y la transmisión segura de datos. El SysTec IT1, que actúa como pantalla secundaria, garantiza la transparencia directamente en el terminal de autoservicio. En combinación con la conexión MQTT y la integración completa en el portal web, se ha creado una solución perfecta que combina de manera ideal eficiencia, transparencia y preparación para el futuro. Las básculas para cargadoras de ruedas existentes y la nueva báscula para vehículos están integradas en un entorno compartido, con una interfaz de usuario unificada para todos los procesos.
Perspectivas
Gracias a la tecnología adicional de las cámaras , el sistema podrá leer y procesar matrículas de vehículos y capturar imágenes del material cargado en el futuro.
«Nuestros clientes esperan soluciones integradas en lugar de componentes individuales. Para Schlenter, estaba claro: la báscula para vehículos debía integrarse a la perfección en el portal web existente y funcionar de forma fiable en modo de autoservicio durante el funcionamiento continuo en el centro de reciclaje. Con los potentes indicadores de peso SysTec IT3 e IT1 y la conexión MQTT, hemos implementado una solución técnicamente robusta, homologada por W&M y, al mismo tiempo, diseñada de forma coherente teniendo en cuenta la integración digital».
Mark Terbrack, consultor de aplicaciones y especialista en soluciones de sistemas, PFREUNDT GmbH
Ventajas para el cliente
- La solución automatizada de pesaje de autoservicio para conductores y la gestión de camiones independiente del personal permiten ahorrar tiempo y costes
- Pesaje preciso de los materiales con fines de facturación
- Alta fiabilidad y hardware industrial robusto: los indicadores de peso SysTec son ideales para el funcionamiento industrial continuo
- Gracias a la conexión MQTT, los datos de pesaje se transmiten de forma inmediata, fiable y en un formato estructurado
- Reducción del índice de errores gracias a la integración digital de trabajos: el indicador IT3 transfiere los datos de pesaje directamente a los registros de pedidos en el portal web de PFREUNDT
- Gestión de múltiples básculas (cargadora de ruedas y báscula para camiones) con almacenamiento centralizado de datos en el portal web
- Una interfaz de usuario uniforme para todas las tareas de pesaje
Resumen: indicador de peso SysTec IT3:
- Gran comodidad de uso: guía intuitiva para el usuario, pantalla a color brillante de 5" para la visualización del peso, mensajes al usuario y calibración
- Homologado por W&M para su uso como instrumento de pesaje no automático
- Estructura robusta de acero inoxidable (protección contra la entrada de agua y polvo IT3: IP69K; IT3 Ex2/22: IP65), todas las entradas de cable están protegidas con prensaestopas sellados, lo que las hace ideales para condiciones ambientales adversas
- Opciones de diseño: para instalación en pared/sobre mesa y montaje en panel
- Fácil integración en redes de PC o sistemas de bus de campo
- Zona peligrosa: para la instalación en zonas peligrosas, está disponible la versión IT3 Ex2/22
- Página del producto IT3
![[[Translate to "Español"]] [[Translate to "English"]] IT3 Wägeterminal von SysTec](/fileadmin/public/Redaktion/Bilder/Produkte/IT3/IT3_EinbauWaegeterminal-980x800.jpg "[[Translate to \"Español\"]] [[Translate to \"English\"]] IT3 Wägeterminal von SysTec")
El cliente final: H.P. Schlenter GmbH
H.P. Schlenter GmbH es una empresa que opera a nivel regional en el sector del reciclaje y el tratamiento de materiales de construcción. En sus instalaciones de Würselen, se recogen, almacenan adecuadamente y transforman en materiales reciclados de alta calidad —como grava— los terrenos de excavación, los residuos de hormigón y los materiales minerales de demolición procedentes de grandes obras de construcción. Con un claro enfoque en la eficiencia de los procesos y el uso sostenible de los recursos, la empresa combina su experiencia práctica en el sector de la construcción con la tecnología moderna.
