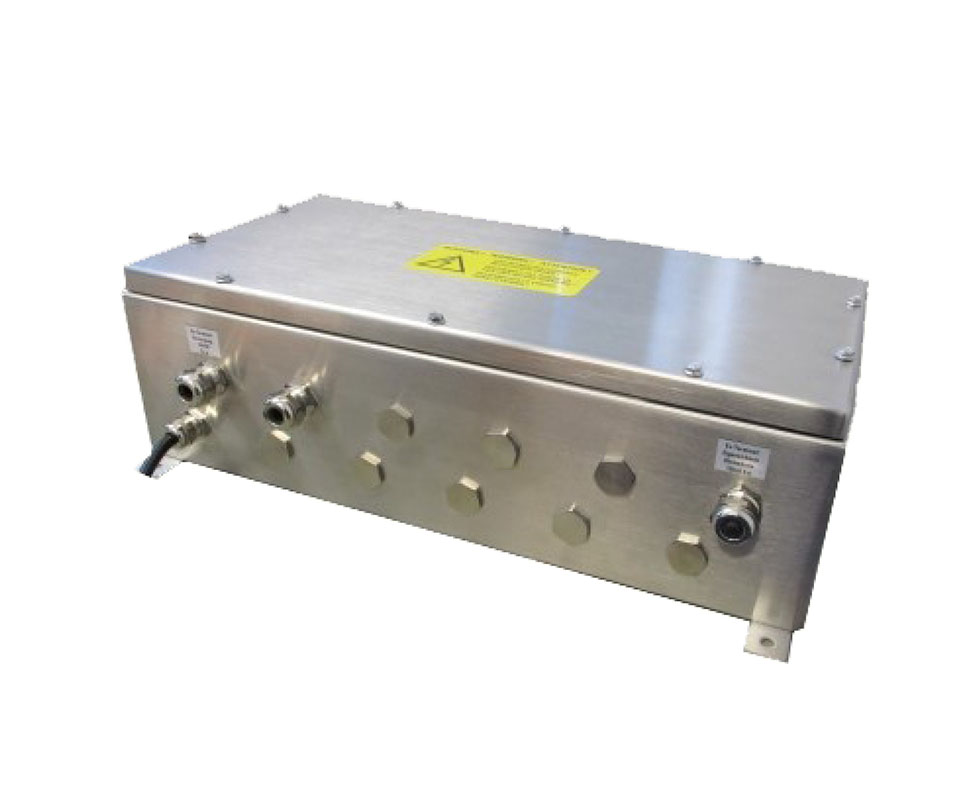

Séparateurs d'interfaces Ex-i TS-...-1

Séparateur

Utilisation
Le séparateur TS-...-1 permet la connexion d’un terminal de pesage de la série IT8000Ex ou IT3000Ex à un bus de terrain (Profinet, Profibus DP, Ethernet/IP ou Modbus® TCP). La connexion au terminal de pesage se fait via l’interface 10 mA à sécurité intrinsèque. De même, le TS-...-1 assure l’alimentation en tension du terminal de pesage depuis la zone sans risque d’explosion.

Approbation ATEX
L’installation du TS-...-1 doit être effectuée hors des zones potentiellement explosives. Le séparateur 10mA interne est certifié pour : II (2)G [Ex ib Gb] IIC (Gaz) II (2)D [Ex ib Db] IIIC (Poussière)

Alimentation
100–240 V AC, 50/60 Hz.

Température de service
−10 jusqu’à +40 °C avec une humidité relative de 95 % au maximum, sans condensât.

Dimensions
L x H x P : 400 x 121 x 242 mm

Modules intégrés
Module de bus de terrain pour Profinet, Profibus DP, Ethernet/IP ou Modbus® TCP.

Séparateur Ex-i TS10mAEx avec interface 10 mA à sécurité intrinsèque pour le raccordement à l’interface 10mA externe du terminal de pesage IT8000Ex ou IT3000Ex.

Bloc d'alimentation interne pour les composants internes et le terminal de pesage IT8000Ex ou IT3000Ex.

Module interne de connexion Ethernet avec une prise RJ45 pour la connexion à l’IT CONFIGURATOR à des fins de service.

Connexions
Bus de terrain :

  • TS-Ethernet/IP-1 avec deux douilles M12.
  • TS PROFINET-1 avec deux douilles M12.
  • TS-Profibus-1 par bornes internes.
  • TS-Modbus-1 avec une douille M12.

IT8000Ex ou IT3000Ex:
Lignes de données et d'alimentation par bornes internes.

Options
Câble de connexion pour Ethernet/IP, Profinet ou Modbus® TCP

Du connecteur M12 vers connecteur RJ45 ou avec deux connecteurs M12 pour les zones sans risque d'explosion.

Compatible avec
IT3000Ex et IT8000Ex
