IT1 FAZ (Ex2/22) pour la connexion aux terminaux de pesage SysTec

Applications

L'affichage de poids à distance vérifiable IT1 FAZ est conçu pour être raccordé à tous les indicateurs et terminaux de pesage SysTec. L’IT1 FAZ affiche le poids brut ou net ainsi que des informations sur l’état de la balance. Le clavier de l’IT1 FAZ permet le déclenchement de la mise à zéro ou du tarage (ainsi que le processus de pesage si combiné avec l’IT8000E) de la balance.
Pour l’utilisation dans des zones à risque d’explosion 1, 2, 21 et 22, SysTec offre la version IT1 FAZ Ex2/22.

Informations affichées
L’écran en couleurs haut contraste affiche le poids ainsi que les symboles suivants pour décrire l'état de la balance :

• ~ Balance en mouvement
• o Balance dans la zone zéro
• NET Affichage de la valeur nette
• ----- balance surchargée

Modèles

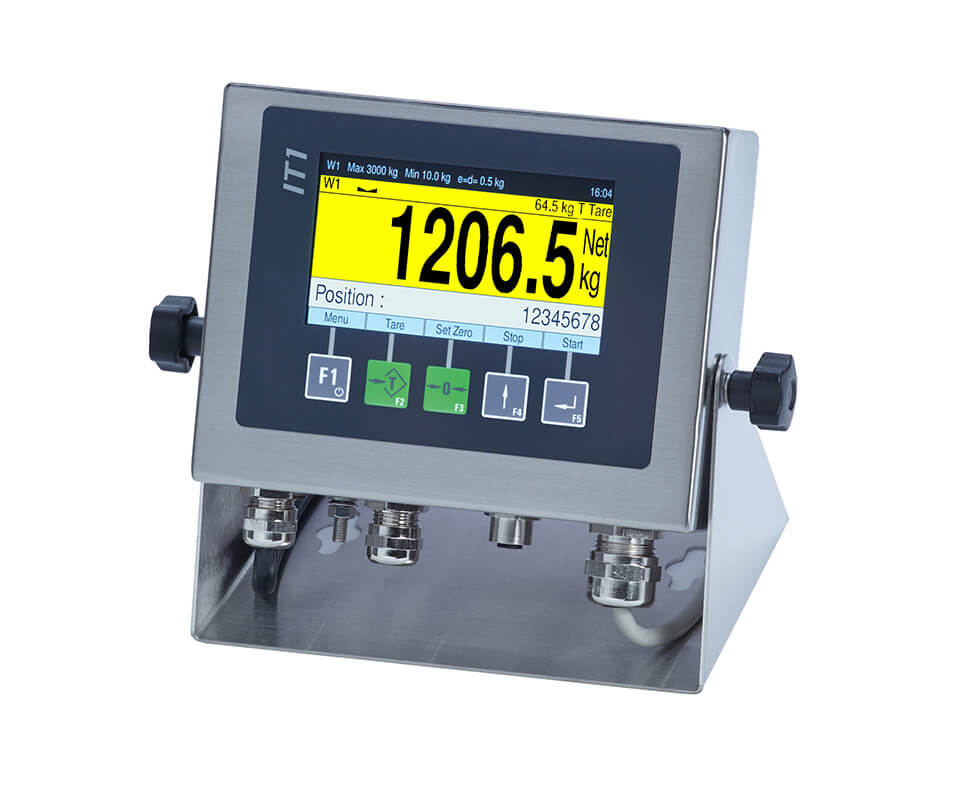

Version sur table / au mur

Montage au mur et sur table
Boîtiers en acier inoxydable, type de protection IP69K (version Ex : IP65)
Dimensions L x H x P: 168 x 177 x 115 mm


Version rack

• Intégration dans une armoire de commande ou dans un tableau de commande
• Boîtier en acier inoxydable, type de protection IP69K (version Ex :IP65)
• Dimensions L x H x P : 182 x 145 x 47 mm


Découpe du tableau de commande : 165 x 129 mm

Affichage et clavier

• Écran TFT lumineux de 4,3" avec grand angle de lecture
• Diagonale d’écran d’environ 11 cm
• Clavier sous feuille avec 5 softkeys pour la mise à zéro, le tarage et des fonctions supplémentaires.

Transmission des données
La transmission des données entre le terminal de pesage et l'afficheur à distance IT1 FAZ ou IT1 Ex2/22 se fait par l'intermédiaire d'un module d'interface enfichable (SIM), en option :

• interface RS232 (jusqu’à 15 cm) ou
• interface RS485 à 4 fils (jusqu’à 500 m) ou
• Interface Ethernet

Température de service
-10 °C jusqu’à +40 °C avec une humidité relative de 95 % au maximum, sans condensât
